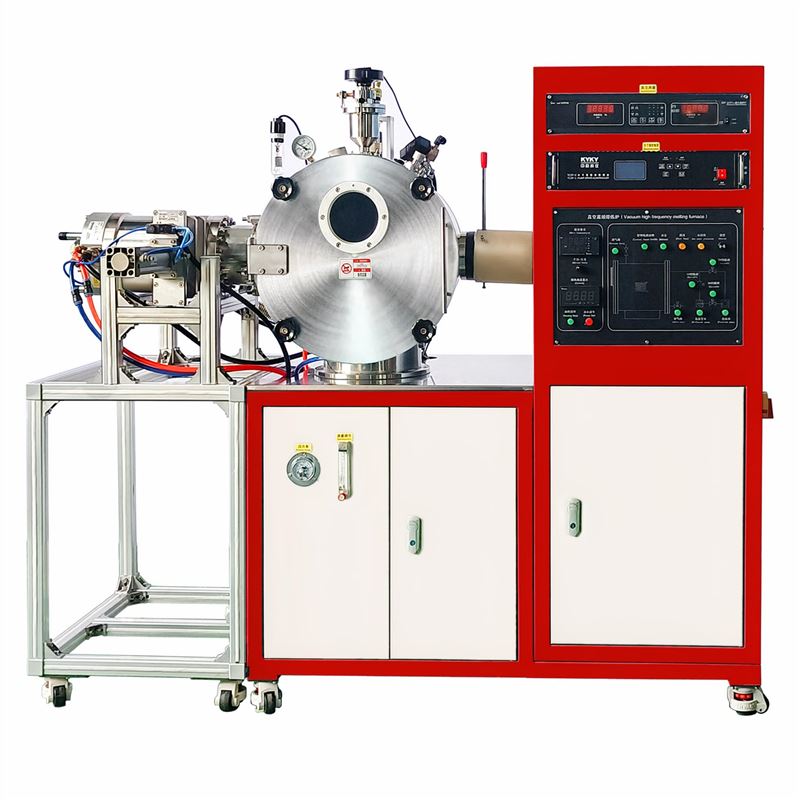

华兆VIM-03高真空感应熔炼炉主要在真空或保护气氛条件下对金属材料的熔炼处理和浇铸到淬火炉中进行淬火处理。

华兆VIM-03高真空感应熔炼炉是在微负压气氛条件下，采用感应加热对坩埚内的金属材料进行熔炼处理，同时可以在熔炼过程中加料进行合金成分的调配，待金属熔化成液体后，自动翻转电极将熔融金属浇铸到淬火炉内，最终制备出实验需要的材料。该设备主要是由真空腔体、电动回转电极结构、真空系统、水冷系统和加热电源等组成。

1、真空腔体采用了双层水冷结构，两层之间形成的夹套可以通冷却水将传到炉壳上的热量带走，使炉壁温度不超过50℃；炉盖打开方式为手动，并加有锁紧装置，炉盖上设有观察窗，用来观测炉内熔炼情况。

2、电动回转电极结构与炉体用法兰连接，感应线圈由铜管绕成螺旋形从炉体引出，采用密封圈密封，由步进电机控制浇铸和复位。

3、水冷系统采用CW-6300冷水机与分水排，各种阀、管道等相关装置组成，具有断水声、光报警自动切断加热电源功能。

4、加热电源采用IGBT高频电源，主要器件采用进口元器件，由电源变压器、高压整流器、电子管振荡器以及电气控制和水冷系统等组成，电气系统设有过流、过压反馈及保护电路。

华兆VIM-03高真空感应熔炼炉的特点

该设备采用了电动浇铸方式，减少了人为操作带来的实验误差；集成了二次加料和淬火等功能，设备占地面积小，操作简单方便。
